古董級的手動印章雕刻機

前幾天收了一台古董級的印章雕刻機, 因小時候去刻印就是看師傅用這種.

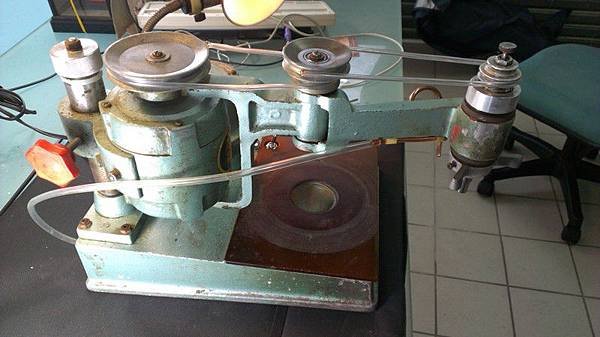

小小一台還蠻重的, 鋁製的機床, 重量約10.5KG .

有朋友是開鎖匙店, 便拿去給他看一下是否有缺件 ?
朋友一看就說這是阿公級的, 這台他以前買過 (後來轉給親友的鎖匙店使用,現在還在服役當中), 出廠至少25年以上 .

這是刻印機專用的刀具,柄徑2.0mm,跟朋友現在的光電式刻印機是相通用.
這台剛好缺刀具,就跟朋友買了2隻~~  鎖上去剛好 !

先做外觀的清潔及潤滑保養, 然後通電試運轉 ...... 但發現馬達有時轉動正常, 有時轉不起來?
量測一下電路~~ 原來是電源開關老化,阻抗過高所致, 所以把開關全部換新,並把內部的線路重新焊接牢固 .

再通電測試 ~~~ 馬達轉速明顯變快, 有力許多 !

這台刻印機除了雕刻用的主軸馬達外,還配有集塵鼓風機,吹氣邦浦及照明燈光, 這些功能都還正常 !

刻印機收來時,主軸上的動力皮帶已遺失;  我用4.5mm的膠管熔焊代替使用, 效果還不錯

另外再補上吹塵幫浦的軟管 (我覺的風量有點小, 此裝置有點多餘)

底座上的大孔就是集塵的吸入口

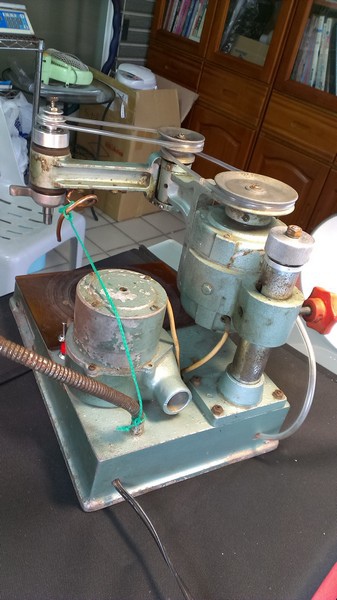

粉塵經由鼓風機從後方吹出 ;
由於鼓風機運轉時聲音比較吵,又不是每次刻印時一定要開? 所以我修改線路,利用紅色按紐可單獨切換鼓風機電源.

有Google到網友將這台刻印機裝上小電鑽用的夾頭,可鎖上各種木工銑刀
這樣就變成木工用懸臂銑床, 可做精細的雕刻機使用
