星期六早晨還賴在床上睡覺時,..... 被老婆叫起來 ..... 老公... 洗衣機有問題 !?
檢查了一下, 情況為 :
1. 有聞到不正常的焦味
2. 面板操作都正常, 但洗機或脫水行程時, 馬達聲音變的很大, 像似重載拖不動的聲音
3. 如果不管他繼續使用....約10分鐘左右, 會中斷行程, 顯示故障碼 - F1
4. 拆下驅動馬達及皮帶 --> 三相馬達線圈皆有導通且旋轉平順軸心無磨損情況
5. 檢視洗衣齒輪盤 --> 旋轉平順正常, 無異常阻力
總結是驅動裝置有問題, 但不確定是馬達或控制板 ?
所以就上網找了服務電話叫修.....但怕踩到地雷, 所以請維修技師先報價再過來 !
結果也是支支嗚嗚說一個大概而已, 我覺的不可靠就先回絕 (後來才知這些都是跑單幫維修人員,後續糾紛很多.....)
也在網上討論區類似案例, 說歌林原廠換馬達報價: 5000~6000元 .... 要獸呦, 換三次都可買一台新洗衣機了!
所以還是自己先分析一下, 確定是那裏故障看是否可購買材料自己換 !

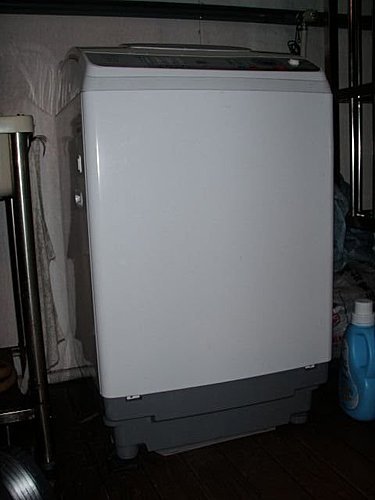

日本三菱原裝進口 (歌林代理) AW-XV122 變頻洗衣機,
跟之前舊的洗衣機(一樣是日本三菱)比較, 的確安靜很多... 但耐用度卻差很多, 使用不到四年就故障 !
不囉唆 .... 開始拆外殼了 !

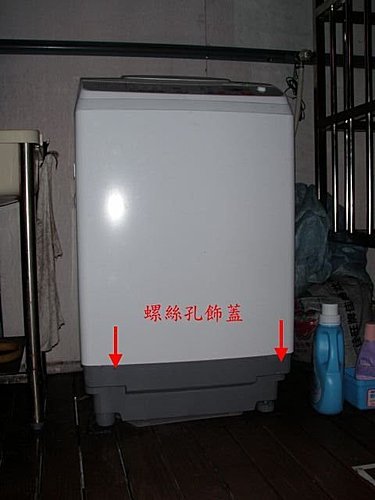

正面下方有兩個飾蓋 (左/右邊各一個)

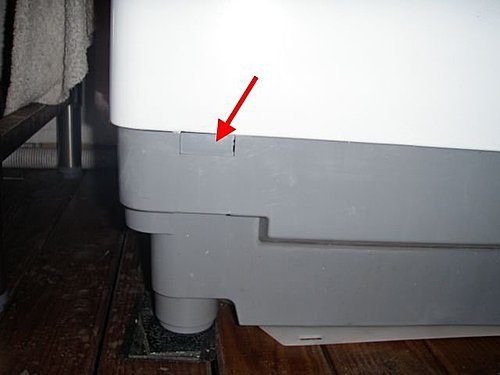

用小隻的一字起子翹開即可

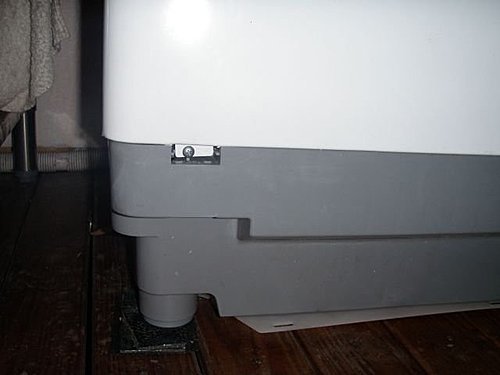

再用十字起子將螺絲拆下
往外一扳即可將正面外殼取下

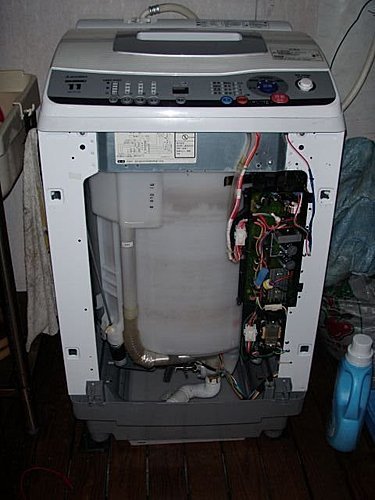

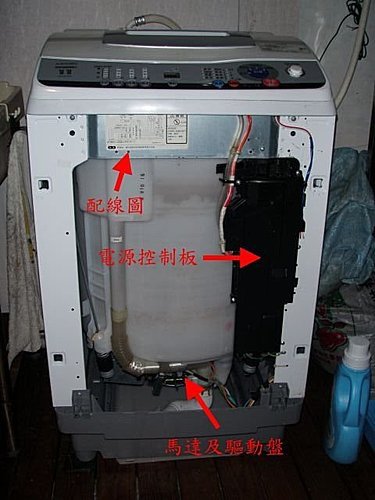

內部的情況
先看一下配線圖

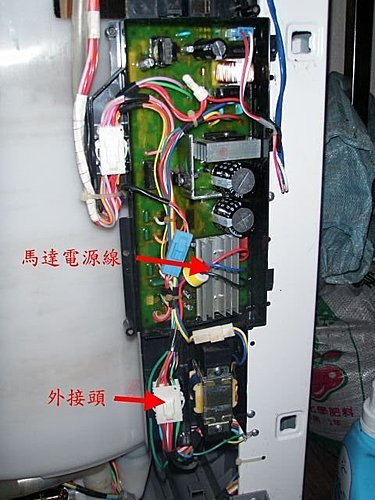

再將電源控制板打開
找出跟馬達有關的接線, 並目視是否有零件異常 ?
啟動洗衣機, 進入脫水行程讓馬達轉動 !

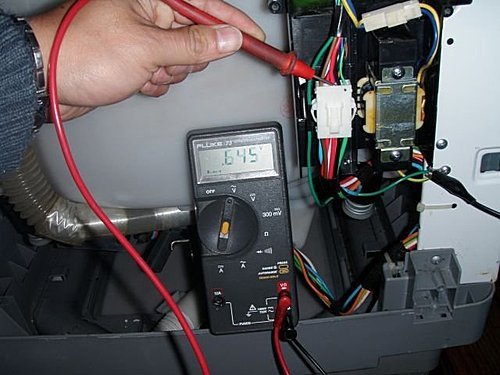

等到馬達到達最高轉速時, 用數位電錶 (ACV) 量測三相馬達的電源線
分別是 : (黑色線) (紅色線) (白色線)
數據皆為: 60V(停止) / 156V(最高轉速) --> 所以判定電源板輸出是正常的

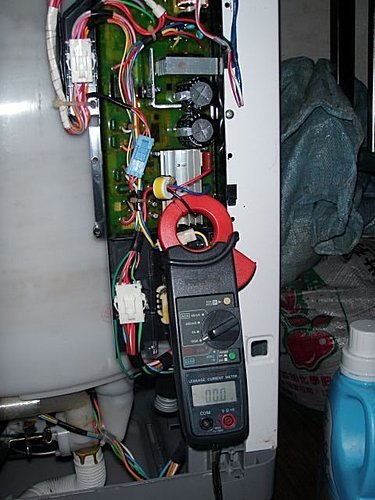

測試條件如上, 改用電流鉗錶(ACA) 分別量測三相的電流
(黑色線) : 3.3A
(紅色線) : 1.5A
(白色線) : 3.3A
很明顯的看出三相電源消耗電流不平恆, 代表馬達三相線圈其中有一相損壞 .
這樣就能解釋馬達因扭力不足產生的嗡嗡的異音了(就是專業術語中的欠相) !
確認故障零件後, 再來就是想辦法買到材料來更換了 !
