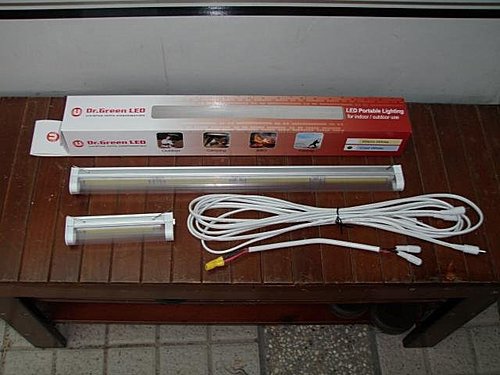

這是昨天團購剛到貨的12V電源專用的 LED 燈組
一套為 12W+3W LED 支架燈各一, 並附有線組

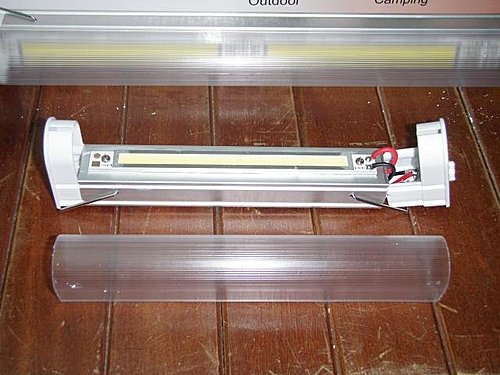

拆開3W 的LED燈來看看, 其LED 模組是直接用12V電源, 模組鎖在鋁製外殼上, 利用外殼來散熱!
廠商規格說是一片是3W(註1), 所以較長那管用4隻模組就是12W.
註1: 我有量測消耗電流, 短的3W LED模組實際耗電約0.17Amp(2.1W), 長的12WLED模組實際耗電約0.7Amp(8.4W).
我想把他改裝在起車的尾門上, 做為臨時聚會晚上照明使用.

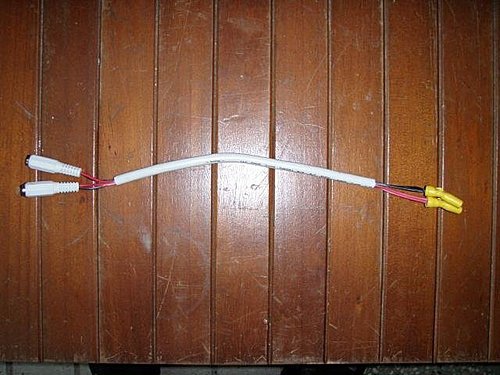

首先將線材準備好.....剪一段廠商附的三插DC母頭起來用 (如圖已被我剪掉一組)

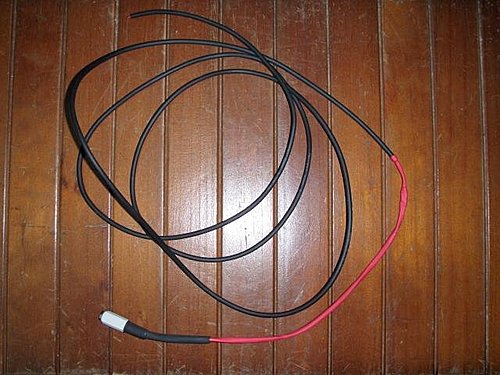

用2C的電線延長, 並在裸線處包覆絕緣套管; 電線線徑不用粗, 可承受1Amp 電流即可.

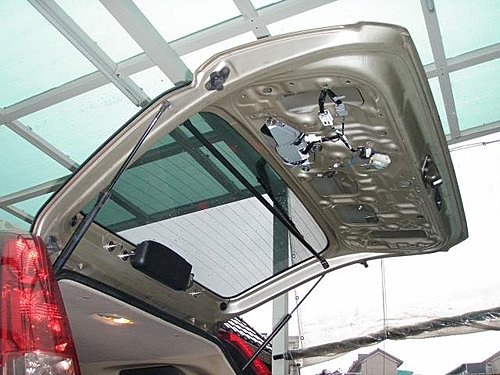

將尾門飾板拆下

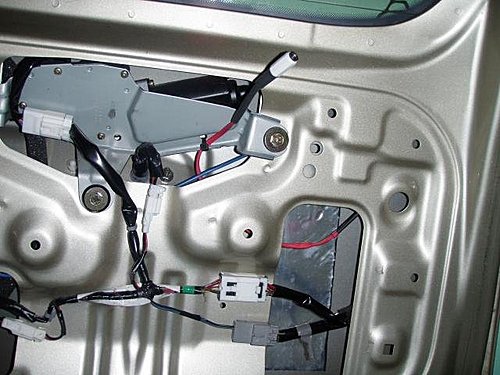

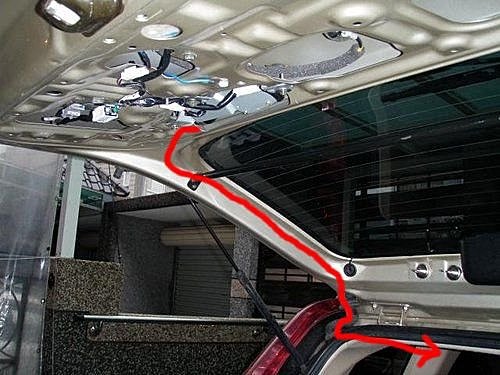

預定要走線的路徑

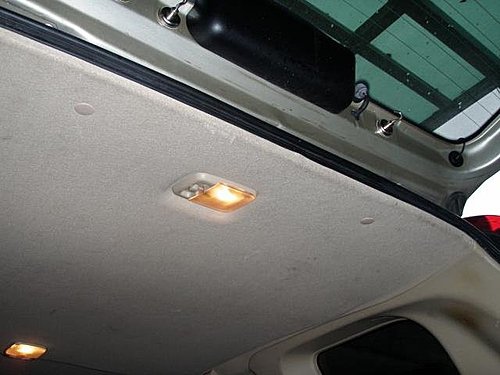

走到行李廂的照明燈就有12V電源可使用

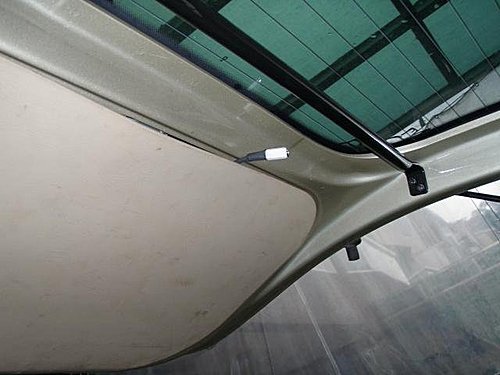

開始佈線...... 首先將母接頭露出飾板外, 並用束線帶固定好.

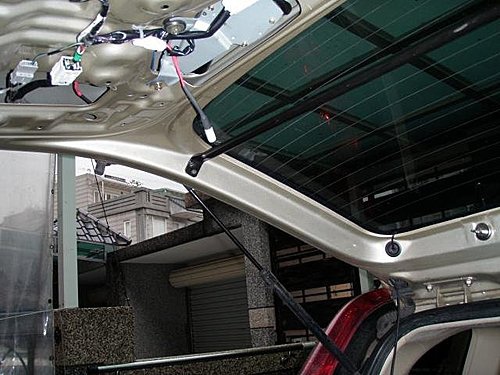

延著尾門板金空隙先將線拉出來.

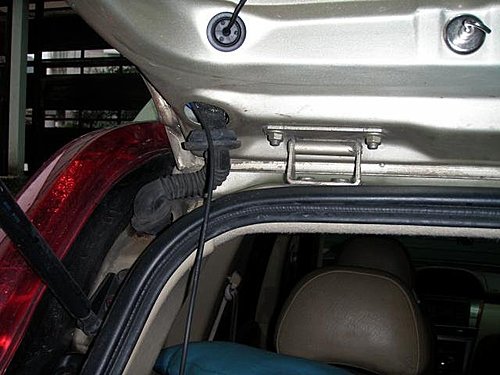

再穿過防水橡皮就可到車內

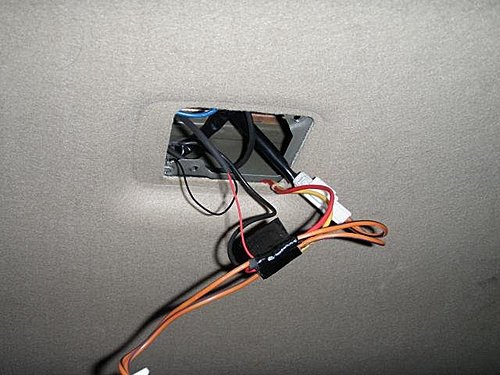

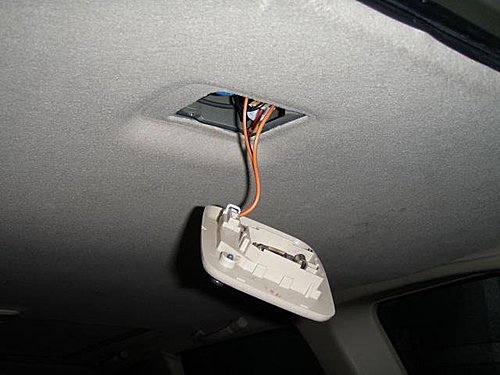

將車室照明燈拆下
紅線接在12V的+電上, 黑色線接車殼鈑金即可.
裝回飾板

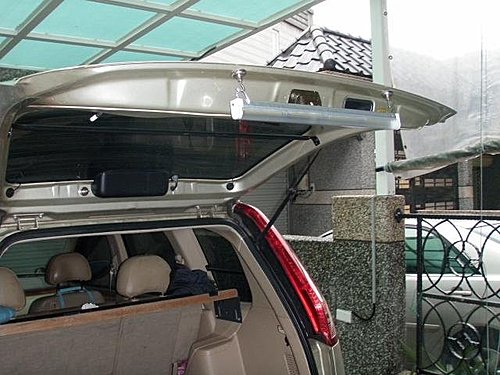

因平常使用機會不多, 所以LED支架燈就不膠黏固定, 要使用再用磁鐵掛勾即可!

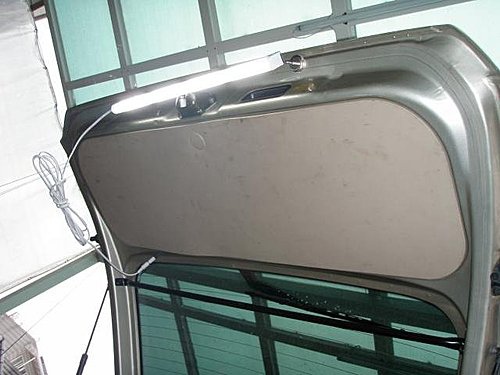

先點燈試試

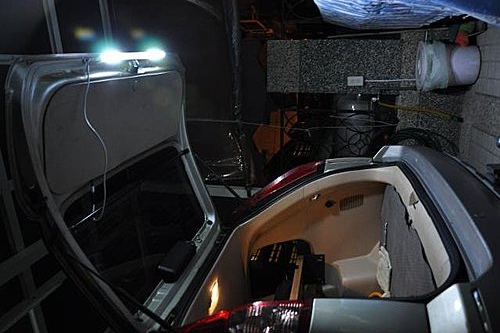

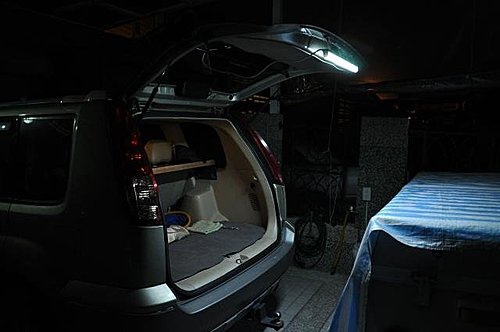

改用單眼數位相機來拍攝, 可固定感光度來比較效果.....上圖是用12W的LED燈.

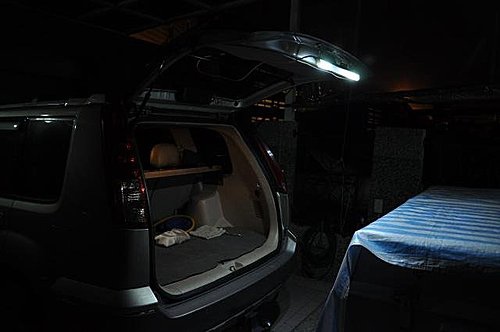

此圖改用 6W的 LED燈.....其實在尾門的照明範圍內 使用6W已足夠 !
(6W就是拆掉2隻LED模組, 而拆下來的模組會用來改在室內燈使用)
並將LED燈的電源線也改短, 這樣較好看且易收納 !
