TOBE GPS衛星定位與電腦連線
目前NISSAN車系好像都有配備TOBE GPS定位系統, 但你必須要花四,五萬多元加裝NAVI,才能真正享受GPS訂位的好處, 不然只能景點撥報到處嗶嗶叫而已 !

很多同學另外購買PDA或筆記型電腦來使用,但還要外購GPS模組,還要為天線收訊效果或安裝位置傷腦筋!

所以最好的方法是直接與TOBE GPS模組連線! (原車就內建, 不用在花錢)
於是就花了幾天的時間架設儀器及通訊分析儀,總算找出可以應用的方法

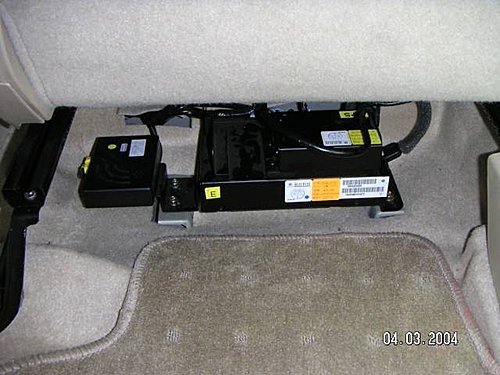

先將駕駛座移至最前面,並將椅背折下, 就可以看到TOBE主機及GPS模組

首先拆下GPS模組,左右兩邊共四顆螺絲

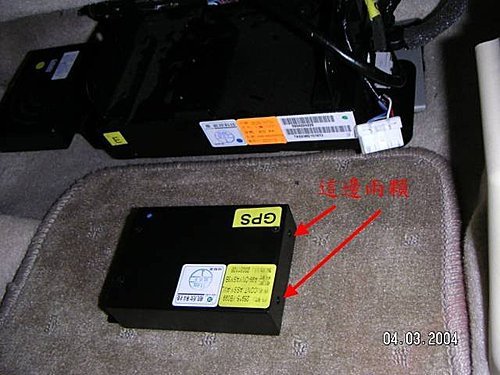

這是已拆下來的,讓你可以看清楚要拆的螺絲位置

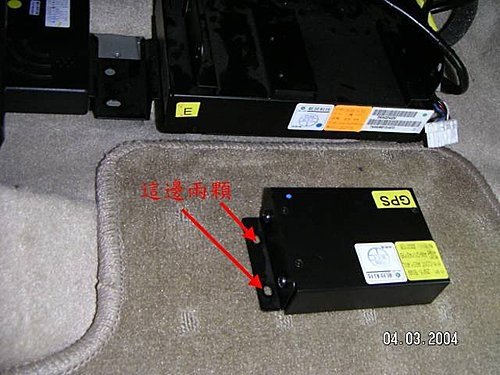

另一邊

要取出GPS模組前,有兩條CABLE要拆掉, CABLE上有個卡榫, 先壓下去再取出

然後拆開外殼, 要加一片電路板在理面, 將訊號做一些處理,然後引線出來,這樣電腦才可以讀取

原則上不要破壞原廠線路零件, 這樣還可"不著痕跡"復原,將來保固維修時才不會有糾紛!

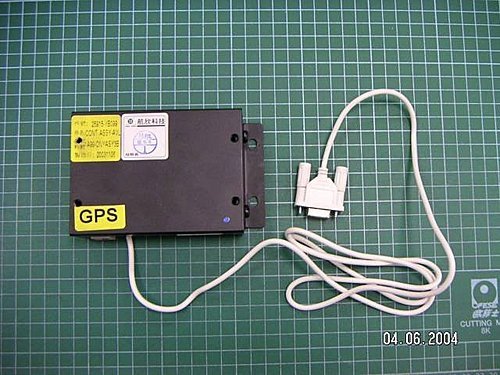

這是完成的實體, 我是用DB9(FEMALE)的接頭,這樣可以直接插到,筆記型電腦的RS232 PORT 使用

如果PDA要用的話,就用DB9(MALE)的接頭,再接RS232傳輸線,這樣PDA也可以用

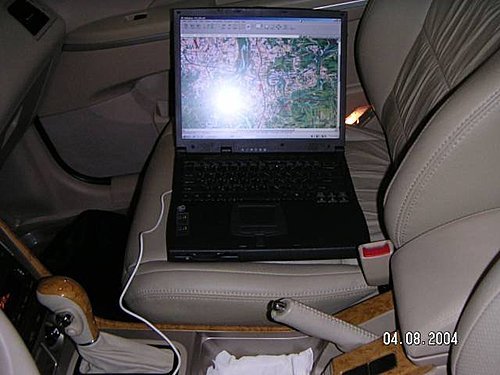

將GPS模組依拆除的反順序裝回TOBE主機, 然後發動引擎, 將車開至空曠區進行導航測試

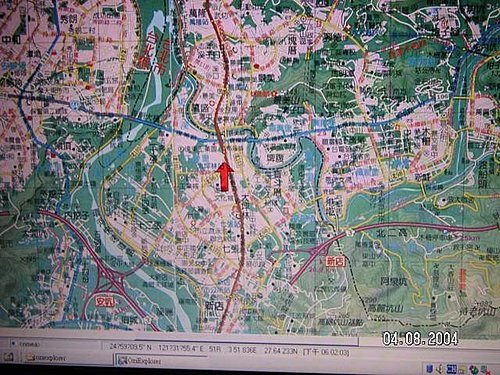

北二高走了一趟,確已能正確截取訊號無誤

應是全國第一台X-trail, 用Tobe+電腦導航吧 !
