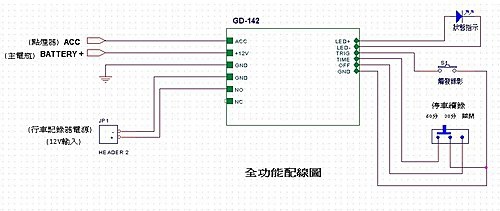

此為搭配行車記錄器使用的全功能的配線圖,
右邊是外接的線控器, 可隨人喜好是否使用! 如不用時則空腳即可 !
另外, 停車續錄的 TIME / OFF, 一般是使用2顆 開關來各別控制, 但如買的到三段開關時, 則用一顆即可 !

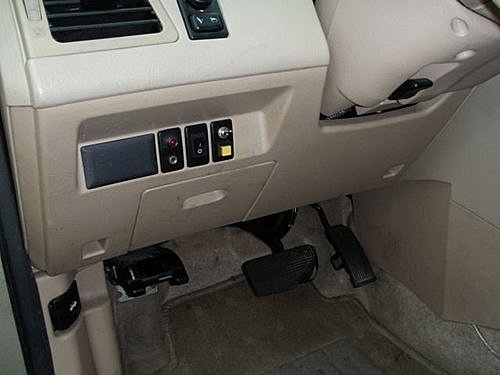

首先檢示 一下駕駛座附近, 應有車廠預留的開關蓋
取下一片來安裝 "線控關關" ....... (如不打算使用線控器時, 則此步驟可省)

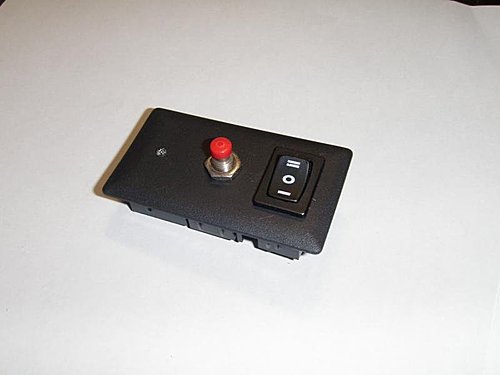

將塑膠蓋鑽孔, 再用美工刀切除多餘部份後, 將開關及LED崁入 !

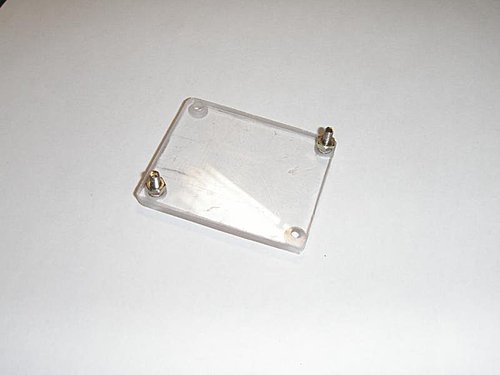

取一塊壓克力板, 取材跟 GD-142一樣大小, 然後鑽固定孔 (因PCB板不大, 對角鎖即可)
這個目的是要固定 GD-142 PCB之用, 其實你也可用適當大小的膠盒包裝固定即可 !
再來拆開飾板, 開始配線安裝

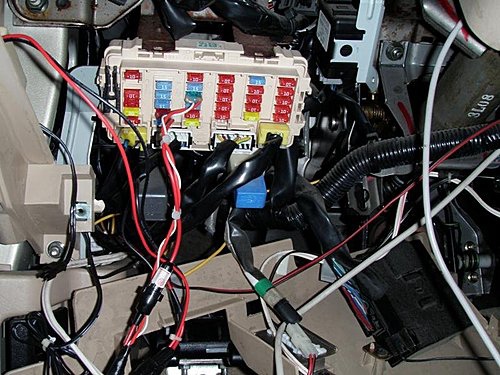

BATTERY 的電源, 除了從引擎室取得之外, 也可以從 保險絲盤分接即可
ACC 的電源則從點煙器分接就好了

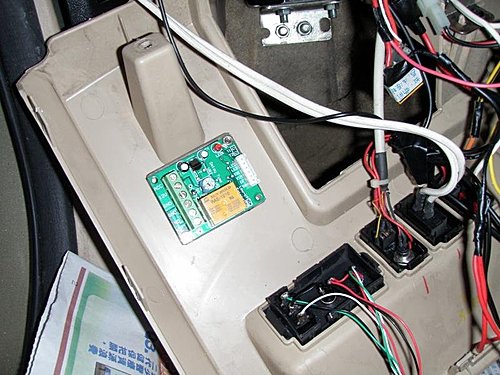

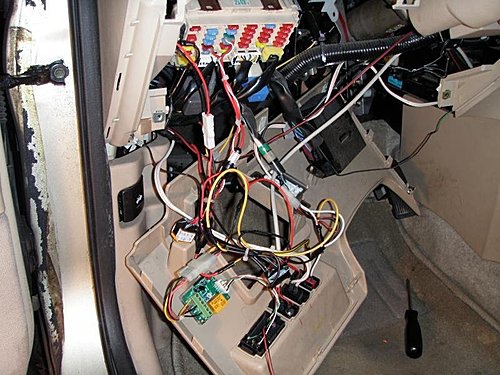

先將壓克力板用雙面膠貼在飾板內側, 再將 GD-142 PCB 套上去, 鎖上螺絲固定
因為考慮開發中會經常拆裝修改, 所以才用此方法!
但網友取得時應已是調校好, 所已直接用膠盒雙面膠固定, 或塞入細縫固定即可 !

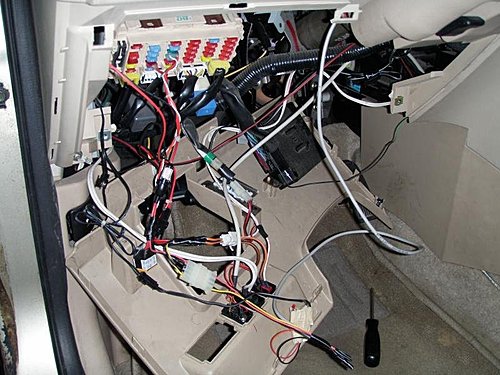

依上面線路圖將電線配置妥當

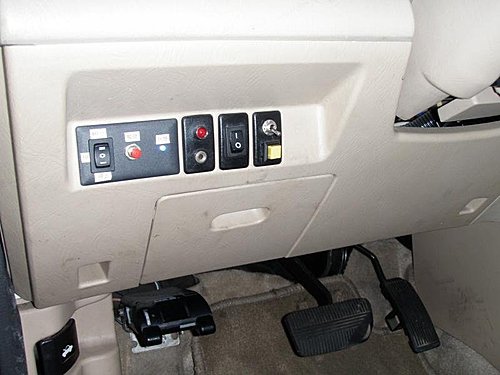

裝回飾板即完成
