GD-142延時控制板 配線說明
PCB 接腳說明
輸入端子:
ACC : 汽車點煙器訊號輸入
+12V : 主電源輸入
GND : 接地 (共地接法)
輸出端子:
NO : 待機及延時中無電壓, 計時終了輸出12V 電壓 (一般標準用法)
NC: 待機及延時中輸出12V 電壓, 計時終了後斷電 (特殊用法, 如防盜器/遙控起動馬達)
---------------------------------------------------------------------------------

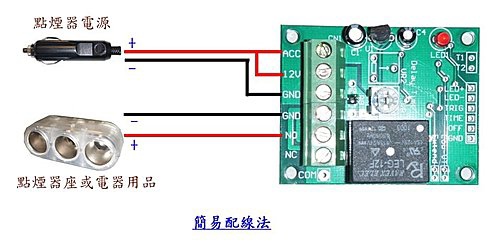

簡易配線法 : 提供開機延時供電功能
GD-142 點煙器 簡易配線實例
--------------------------------------------------------------------------------------

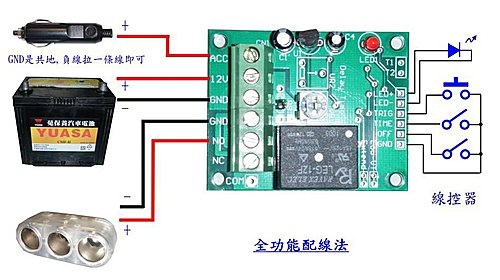

全功能配線法 : 提供開機延時供電 及 停車定時供電(停車續錄) 及防盜觸發功能
GD-142 隱藏式全功能配線實例
線控器的作用 :
因為了美觀, 故都會將控制板及配線藏在飾板內 !
但 全功能配線法 內定值為停車熄火後續錄 20分鐘, 所以透過線控器可以改變及關閉狀態 .
LED+ / LED- : 外接指示LED
TRIG : 防盜觸發輸入, 可與防盜器連動(需乾接點), 開機時需為 空接
TIME: 停車供電時間 (空接-20分鐘 / 接地-40分鐘)
OFF: 關閉停車供電功能 (空接-每次停車皆供電, 接地-關閉供電功能)
==============================================================
補充說明 :
(1) TRIG 訊號, 平常亦可使用 按鈕開關(Push-Buttom), 長按三秒後 --> 即可啟動錄影 10分鐘
參考資料: GD-142 防盜觸發錄影
(2) TRIG 訊號, 對地短路3秒鐘即認可觸發, 若為連續短路時(如警報器持續動作), 則系統可連續供電30分鐘後停止動作 ! (需先將警報解除後, 系統才可會動作)
(3) 由於各廠牌汽車防盜器不盡相同, 所以能夠從防警報喇叭併聯是最方便, 但需一組轉換電路, 待日後測試後再公告之!
(4) VR1 為輸出電源前 "延時調整", 順時針時間最長(反之最短), 出廠為中間位置(約 12秒) , 一般避免起動電壓不穩, 10秒左右已足夠 !
